Cincon 하프 브릭 DC-DC 컨버터는 철도 및 산업을위한 넓은 입력 범위를 제공합니다.

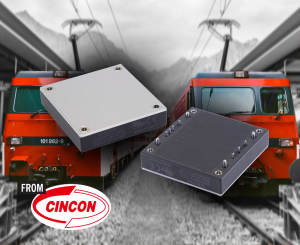

CHB150W12 (150W) 및 CHB200W12 (200W) 하프 브릭 DC-DC 컨버터는 14-160Vdc의 매우 넓은 12 : 1 범용 입력 범위를 갖습니다. 견고하여 철도 애플리케이션, 분산 전력 아키텍처, 통신, 배터리 작동 장비 및 산업 애플리케이션에 사용하기에 실용적입니다.

두 제품군 모두 철도 표준 EN62368-1, EN50155 및 EN45545-2를 충족하지만 모듈은 의료, 방송, 로봇 공학 및 농업 설계와 같이 여러 DC 공급 장치의 작동이 유익한 다양한 응용 분야에서도 사용할 수 있습니다.

DC-DC 컨버터는 5V, 12V, 15V, 24V 또는 48V 출력으로 제공되며 3000Vac 강화 입력-출력 절연을 표준으로 갖추고 있습니다. 장치는 최대 91 %의 효율로 작동하며 케이스 온도 범위는 -40 ° C ~ + 100 ° C입니다.

표준 제어 기능에는 포지티브 또는 네거티브 로직을 사용한 원격 켜기 / 끄기, -20 % ~ + 15 %의 조정 출력 전압이 포함됩니다. 또한 사용자가 저전압 잠금 기능을 설정할 수있을뿐만 아니라 출력 과전류, 출력 과전압, 과열 및 연속 단락 보호 기능이 있습니다. 모듈의 전체 전력 범위를 확장하기 위해 옵션 방열판을 사용할 수 있습니다. 여러 모듈을 연결하여 외부 클록 및 동기화 제어 핀을 사용하여 출력 리플을 동기화 할 수있는 더 큰 시스템을 만들 수 있습니다.

모든 입력 공급 전압으로 EN50155의 요구 사항을 완전히 준수하는 시스템의 경우 정전 용량을 버스 제어 핀에 연결하여 전체 입력 전압 범위에서 홀드 업 시간을 관리 할 수 ​​있습니다.

전도 냉각 식 DC-DC 하프 브릭 컨버터는 주로 팬으로 작동하는 공급 장치와 비교할 때 움직이는 부품이 제거되어 안정성이 향상되고 유지 보수가 더 적게되는 등 전도 냉각의 이점을 통해 레일 및 산업 전원 공급 장치에 새로운 가능성을 제공합니다. 또한 전자 시스템에 전도성 먼지를 불어 넣을 위험이 있으므로 팬이 실용적이지 않은 곳에서도 사용할 수 있습니다. 모든 응용 분야에서 우수한 열 설계는 부품 온도를 낮추고 안정적인 작동을 증가시킬 수 있습니다.

권장 PCB 레이아웃, 외부 히트 싱크 또는 상세한 열 프로파일 링을 포함한 전체 애플리케이션 지원이 가능합니다. 직렬 또는 병렬 연결 및 중복 작동에 대한 지원도 있습니다.
