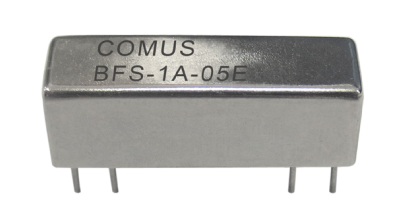

BF/BFS 시리즈 1A, 1C 계측 리드 릴레이 제품 데이터 시트

BF/BFS 시리즈 1A, 1C 계측 리드 릴레이는 스퍼터링 된 루테늄 접점이있는 리드 스위치를 사용하는 높은 신뢰성, 계측기 등급 릴레이입니다.그것은 1 형식 A (일반적으로 열린)와 1 개의 형태 C (일반적으로 닫힌) 연락처를 특징으로하며 표준 및 사용자 정의 핀 구성으로 제공됩니다.이 릴레이는 테스트 및 측정, 계측 및 기타 응용 프로그램에 사용하기에 적합합니다.

**특징**
- ** 높은 신뢰성 ** : 장기 수명과 높은 신뢰성을 위해 계측기 등급 리드 스위치를 사용합니다.
- ** 1 양식 A 및 1 양식 C 연락처 ** : 다른 회로의 요구를 충족시킵니다.
- ** 다중 코일 전압 옵션 ** : 5V, 12V, 24V 및 기타 코일 전압으로 제공됩니다.
- ** 표준 및 사용자 정의 핀 구성 ** : 요청시 사용자 정의 핀 구성뿐만 아니라 표준 DIP 및 SMD 핀 구성을 제공합니다.
- ** 저전력 소비 ** : 코일은 저전력을 소비하여 시스템 전력 소비를 줄입니다.
- ** 높은 절연 저항 ** : 최대 10^12Ω의 절연 저항은 정확한 신호 전송을 보장합니다.
- ** 소형 크기 ** : 소형 디자인은 공간을 절약합니다.

** 응용 프로그램 **
- ** 테스트 및 측정 ** : 테스트 기기, 측정 장비 등에 사용하기에 적합합니다.
- ** 계측 ** : 산업 계측, 의료 기기 등에 사용할 수 있습니다.
- ** 자동화 제어 ** : 자동화 제어 시스템, 로봇 등에 적용 가능합니다.
- ** 통신 장비 ** : 통신 장비, 네트워크 장비 등에 사용할 수 있습니다.

**기술 사양**
- ** 연락처 양식 ** : 1 양식 A (일반적으로 열린) 및 1 형태 C (일반적으로 닫힘)
- ** 접촉 자료 ** : 스퍼터링 된 Ruthenium
- ** 접촉 저항 (초기) ** : 100mΩ (양식 A), 150mΩ (양식 C)
- ** 최대 스위칭 전력 ** : 10W (양식 A), 5W (양식 C)
- ** 최대 스위칭 전압 ** : 200VDC (양식 A), 150VDC (양식 C)
- ** 최대 스위칭 전류 ** : 0.5A (양식 A), 0.25A (양식 C)
- ** 최대 운반 전류 ** : 1.5A (양식 A), 1A (양식 C)
- ** 코일 전압 ** : 5V, 12V, 24V 등
- ** 코일 저항 ** : 코일 전압에 따라 다릅니다.
- ** 최대 작동 전압 ** : 코일 전압에 따라 다릅니다.
- ** 최대 코일 전압 ** : 코일 전압에 따라 다릅니다.
- ** 단열성 저항 ** : 10^12Ω (20 ° C, 40%RH, 100V)
- ** 유전체 강도 ** : 접촉 (dc/peak ac resistive) : 250V (양식 A), 200V (양식 C);접촉과 코일 사이 (DC/피크 AC 저항) : 1500V (양식 A), 1500V (양식 C);접점/방패 및 코일 사이 (DC/피크 AC 저항) : 1500V (양식 A), N/A (양식 C)
- ** 커패시턴스 ** : 접촉이 열려있을 때, 방패 부유물/차폐 (일반) : 1.0pf/0.3pf (양식 A), 2.0pf (양식 C)
- ** 진동 ** : 20g
- ** 충격 ** : 50g
- ** 작동 온도 ** : -25 ° C ~ 85 ° C
- ** 저장 온도 ** : -35 ° C ~ 100 ° C
- ** 예상 수명 ** : (1.0V, 10MA 부하) (일반) : 500x10^6 작업 (양식 A), 100x10^6 작업 (양식 C)

**치수**
- ** BF/BFS 시리즈 1A, 1C 계측 리드 릴레이 치수 (인치/mm) **

** 주문 정보 **
- ** BF/BFS 시리즈 1A, 1C 계측 리드 릴레이 주문 정보 **

**노트**
- 회사의 지속적인 제품 개선 정책의 일환으로 사양은 통지없이 변경 될 수 있습니다.
- 우리의 영업 사무소는이 제품 범위에 대한 최신 정보와 전체 설계 및 제조 서비스의 세부 사항을 도와 드리겠습니다.
- 모든 제품은 달리 달리 서면으로 합의하지 않는 한 표준 판매 약관에 따라 제공됩니다.
