고속 ESD 다이오드

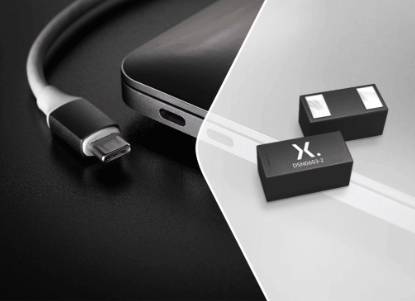

Nexperia는 10GHz 이상의 데이터 속도로 작동하는 USB4 및 Thunderbolt 인터페이스를 보호하기 위해 설계된 새로운 고성능 1V ESD 보호 다이오드를 도입했습니다.PESD1V0C1BSF 및 PESD1V0H1BSF와 같은 모델을 포함하여 5 개의 디오드 라인업은 스마트 폰, 랩톱, 통신 시스템 및 주변 장치와 같은 응용 프로그램에서 AC 커플 링 된 RF 전송 라인을 보호하기 위해 최적화되었습니다.

주요 기능은 다음과 같습니다.

최대 ± 18kV의 정전기 방전으로부터 보호합니다

최대 9.6a의 서지 전류를 처리하십시오

단락 조건을 방지하십시오

잠재적 인 VBUS-to-TX/RX 반바지가있는 비준수 USB Type-C 포트에 이상적입니다.

고속 인터페이스의 도전은 강력한 ESD 보호와 신호 무결성의 균형을 맞추는 데 있습니다.새로운 시리즈는 최대 40GHz의 공명없이 최소한의 삽입 손실 (12.8GHz에서 -0.21dB로 낮은 삽입 손실)을 제공함으로써이를 해결합니다.이로 인해 GHZ-Frequency Applications에서 신호 품질을 유지하는 데 이상적입니다.그들의 초소형 DSN0603-2 (SOD962-2) 리드리스 패키지는 낮은 기생 인덕턴스를 보장하고 공간 제약 디자인을 지원합니다.

결정적으로, 새로운 다이오드 시리즈는 디자이너에게 보호 솔루션을 특정 PCB 레이아웃과 일치시킬 수있는 유연성을 제공합니다.트랜시버와 보호 장치 사이의 추적이 짧은 설계에서, 낮은 인덕턴스는 클램핑 성능을 감소시킬 수 있습니다.더 긴 흔적은 더 높은 인덕턴스를 제공하지만 위험을 저하시키는 신호 무결성을 제공합니다.Nexperia는 다른 레이아웃 전략에 적합한 다이오드 변형을 제공하여 두 시나리오를 모두 해결합니다.

통합을 추가로 간소화하기 위해이 회사는 다이오드 선택 및 시스템 수준 성능 튜닝을 지원하기 위해 RF 및 시드 (시스템 효율적인 ESD 설계) 시뮬레이션 모델을 제공합니다.이로 인해 새로운 다이오드는 특히 보호 및 성능이 가장 중요한 차세대 고속, 소형 및 신뢰할 수있는 전자 장치를 설계하는 엔지니어에게 특히 매력적입니다.

Nexperia의 수석 제품 관리자 인 Stefan Seider는“이 새로운 시리즈를 통해 디자이너에게 보드 아키텍처에 적합한 솔루션을 선택할 수있는 유연성을 제공하여 높은 보호 및 최적의 신호 성능을 보장 할 수 있습니다.
