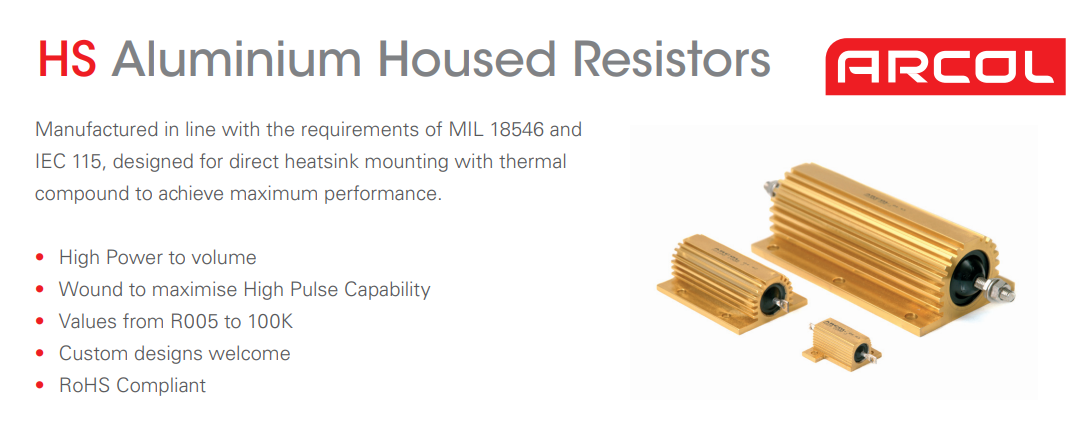

Arcol에 의한 HS 알루미늄 수용 저항

이 문서는 Arcol에서 제조 한 HS 알루미늄 하우스 저항기에 대한 자세한 정보를 제공합니다.이 저항은 MIL 18546 및 IEC 115에 따라 설계되었으며, 최적의 성능을 달성하기 위해 열 화합물과 직접 방열판 장착에 적합합니다.

HS 저항의 주요 기능은 다음과 같습니다.
-전력 대 전력 대비 비율.
- 상처가 높은 펄스 기능을 최대화합니다.
- R005에서 100K까지 광범위한 OHMIC 값으로 사용할 수 있습니다.
- 맞춤형 디자인도 제공됩니다.
-ROHS 준수.

이 문서는 또한 다음과 같은 사양과 특성을 제시합니다.
- 공차 : 표준 공차는 ± 5% (j) 및 ± 10% (k)이지만 ± 1% (f), ± 2% (g) 및 ± 3% (h)와 같은 다른 공차도 이용 가능합니다.낮은 OHMIC 값의 경우, 공차는 일반적으로 R05보다 큰 값에 대해 ± 5%, R047보다 적은 값의 경우 ± 10%입니다.
- 온도 계수 : 일반 값은 1K보다 1K보다 작은 옴 값의 경우 100ppm이고 1K보다 큰 옴 값의 경우 25ppm입니다.낮은 TCR은 Arcol에 문의하십시오.
- 절연 저항 (건조) : 최소 10,000 MΩ.
- 전력 소산 : 높은 주변 온도에서 소산은 200 ° C에서 선형으로 0으로 도출됩니다.
- OHMIC 값 : 저항은 와트 션 크기에 따라 광범위한 OHMIC 값으로 사용할 수 있습니다.낮은 유도 저항을 지정하려면 HS 시리즈 코드 전에 "n"을 추가하십시오.예를 들어 NHS50입니다.NHS 저항의 저항 값은 표준 HS 최대 값을 4로 나누어 얻어지고 작동 전압은 1.414로 나뉩니다.

이 문서에는 표준 히트 싱크의 전력 등급, 히트 싱크가없는 전력 등급, 저항 범위, 요소 전압 제한, 전압 증명 AC 피크, 전압 증명 AC RM, 대략적인 무게, 전형적인 표면 상승을 포함하여 각 저항 크기에 대한 전기 사양이 포함 된 테이블이 포함됩니다.히트 싱크와 표준 히트 싱크에 장착 할 때.

또한이 문서는 열 소산, 주문 절차 및 제조업체의 연락처 세부 정보에 대한 정보를 제공합니다.이 문서에 포함 된 정보는 통지없이 변경 될 수 있으며, 선택한 구성 요소가 의도 한 응용 프로그램에 적합한 지 확인하는 것은 고객의 책임입니다.의심스러운 경우 Arcol과 상담하는 것이 좋습니다.

자세한 내용과 주문은 제조업체 웹 사이트를 방문하십시오.
