페 로브 스카이 트는 바이러스만큼 작은 픽셀을 이끌었습니다
Perovskite를 사용하여 전례없는 크기로 픽셀을 수축시키는 방법으로, 잠재적으로 디스플레이 기술에 혁명을 일으키고 현대식 디스플레이 기술의 한계를 재정의 할 수있는 초고 해상도, 초고속 스크린의 길을 열어줍니다.
영국 캠브리지 대학교 (University of Cambridge)의 동료들과 함께 중국 잔즈 대학교 (Jhejiang University)의 물리학 자, 엔지니어 및 광자 전문가 팀은 바이러스처럼 작은 픽셀을 만드는 방법을 개발했습니다.그들의 연구 결과는 Perovskite의 디스플레이 기술에서 게임 체인저로서의 잠재력을 강조합니다.
전자 제품의 소형화를위한 추진은 수십 년 동안 혁신을 주도했습니다.컴퓨팅에서 목표는 오랫동안 통합 회로에서 트랜지스터 밀도를 증가시키는 것이 었습니다.마찬가지로, 디스플레이에서 픽셀 크기를 줄이면 이미지 선명도가 향상되었습니다.그러나 II-V 반도체를 기반으로하는 현재의 마이크로 주도 기술은 비용 및 효율성 제약으로 인해 실질적인 한계에 도달했습니다.이 도전으로 연구원들은 대체 자료, 특히 Perovskite를 탐색하게되었습니다.

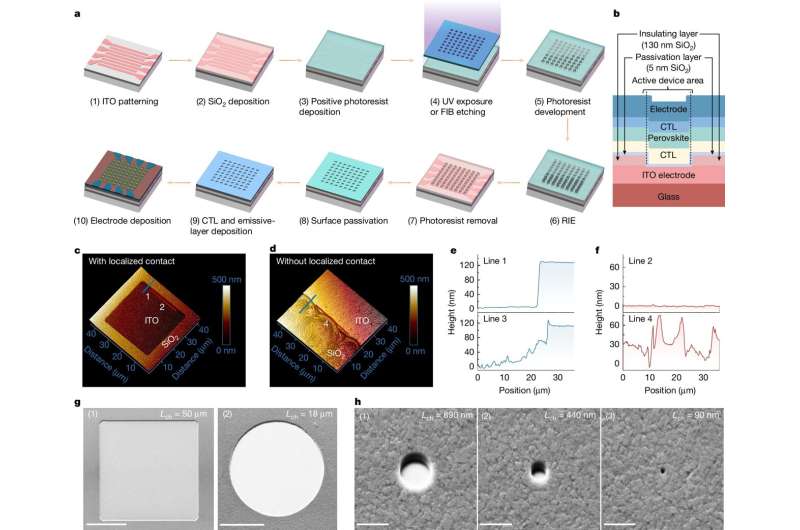

태양 전지에서 실리콘에 대한 비용 효율적인 대안으로 널리 연구 된 Perovskite는 디스플레이 응용에 유망한 것으로 판명되었습니다.이 팀은 전기 화 될 때 빛을 방출하는 페 로브 스카이트 기반 반도체를 성공적으로 제작했습니다.그들의 테스트 LED는 기존 LED에 비해 밝기와 효율성을 보여 주었다.결과로 인해 LED를 더욱 축소하여 성능과 경제성을 유지했습니다.궁극적으로, 그들은 인치당 127,000 픽셀의 놀라운 픽셀 밀도로 바이러스 크기에 해당하는 90 나노 미터 너비 (바이러스 크기에 해당하는 픽셀을 달성했습니다.
이러한 혁신에도 불구하고 도전은 여전히 남아 있습니다.현재 페 로브 스카이 트 LED는 흑백이므로 풀 컬러 디스플레이를 가능하게하기위한 추가 연구가 필요합니다.또한 실제 응용 분야에서 장기 내구성은 여전히 불확실합니다.
팀은 인간의 눈에 눈에 띄지 않기 전에 작은 픽셀이 얼마나 작은 지에 대한 제한이 있음을 인정합니다.그럼에도 불구하고 초소형 LED는 매우 높은 해상도가 필요한 증강 현실 장치와 같은 고급 기술의 응용 프로그램을 찾을 수 있습니다.
