전력 변환을위한 SIC MOSFET 제품군

AEC-Q101 자격을 갖춘 베어 다이 및 개별 패키지 장치는 WLBI 스크리닝을 거치며 2200 V를 초과하는 눈사태 고장 전압을 테스트합니다.

Semiq Inc.는 중간 전압 고출력 전환 응용 프로그램을 향상 시키도록 설계된 1700 V SIC MOSFET의 새로운 제품군을 소개했습니다.여기에는 태양 광 및 풍력 인버터, 에너지 저장, 전기 자동차 (EV) 및 길가 충전, 무정전 전원 공급 장치 (UPS) 및 유도 가열/용접 시스템이 포함됩니다.

고속 QSIC 1700 v MOSFET는 대규모 애플리케이션에서 최적화 시스템 크기, 전력 밀도 및 비용 효율성을 최적화합니다.그들의 신뢰할 수있는 바디 다이오드는 최대 175 ° C로 작동하며, 구성 요소는 1900 V를 초과하도록 엄격하게 테스트하고 UL Avalanche 테스트를 600 MJ로 테스트하여 내구성과 강력한 성능을 보장합니다.

주요 사양은 다음과 같습니다.

알루미늄 상단, 니켈/실버 하단
전력 소실 : 564 w
연속 드레인 전류 : 83 A @ 25 ° C
펄스 배수 전류 : 250 a
게이트 임계 값 전압 : 2.7 V @ 25 ° C
RDSON : 25 ° C @ 31 MΩ
빠른 역 복구 시간 : 17 ns
낮은 게이트 소스 누출

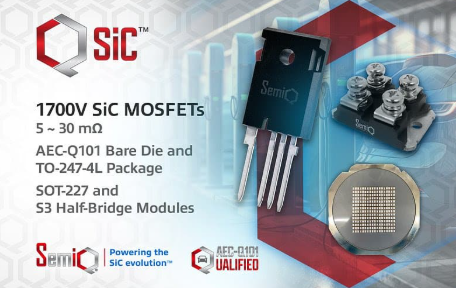

Bare Die (GP2T030A170X) 및 TO-247-4L 패키지 양식 (GP2T030A170H) 모두에서 제공되는 QSIC 1700 V 장치는 AEC-Q101 Automotive-Qualified 버전 (AS2T030A170X 및 AS2T030A170H)에도 제공됩니다.이 장치는 장기 신뢰성을 높이기 위해 낮은 스위칭 및 전도 손실, 커패시턴스 감소 및 산화 견고한 문 산화물을 제공합니다.모든 구성 요소는 웨이퍼 레벨 화상 (WLBI)을 거쳐 약한 산화물 장치를 제거하여 최적의 성능을 보장합니다.

또한 Semiq는 시스템 통합을 단순화하도록 설계된 세 가지 전력 모듈을 발표했습니다.여기에는 절연베이스 플레이트가있는 표준 발자국 62mm 하프 브리지 모듈과 2 개의 SOT-227 패키지 전력 모듈이 포함되어 전력 밀도를 향상시키고 장착 프로세스를 단순화합니다.

전력 모듈은 SOT-227 버전이 652W의 전력 소산과 하프 브리지 모듈을 제공하여 최대 2113W의 소산을 제공하여 고성능 애플리케이션을위한 강화 된 온도 관리를 보장함으로써 더 높은 전력 소산을 제공합니다.
