12V 시스템을 위한 더욱 간단한 서지 보호

많은 자동차 전자 장치는 여전히 12V 배터리 시스템에서 작동하며, 역극성 및 전력 서지로부터 이러한 회로를 보호하는 것은 반복되는 과제입니다.설계자는 MOSFET, DC/DC 변환기 및 다이오드를 보호하기 위해 여러 구성 요소에 의존하는 경우가 많습니다.이 접근 방식은 효과적이기는 하지만 전도 손실을 증가시키고 비용을 추가하며 더 많은 보드 공간을 차지합니다.

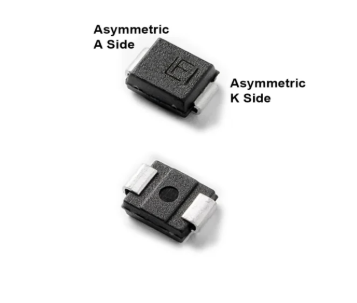

Littelfuse TPSMB 비대칭 시리즈 TVS 다이오드는 단일 장치 보호 접근 방식을 제공하여 이 문제를 해결합니다.비대칭 클램핑은 네거티브 클램핑 전압을 낮게 유지하므로 성능 저하 없이 정격이 낮은 MOSFET 또는 다이오드를 사용할 수 있습니다.이는 회로 설계를 단순화하고 전체 부품 비용을 줄이는 동시에 효율성을 높이는 데 도움이 됩니다.

이 다이오드는 12V 아키텍처를 기반으로 구축된 자동차 애플리케이션에 특히 적합합니다.도메인 및 영역 컨트롤러, 차체 제어 모듈, 인포테인먼트 및 조명 시스템, 그리고 긴 작동 수명 주기 동안 안정적인 서지 보호가 필요한 기타 전자 장치를 지원할 수 있습니다.

또한 신뢰성과 빠른 과도 응답이 필수적인 전동 좌석 제어 장치, 모터 프리텐셔너 벨트, ADAS 전자 장치와 같은 안전이 중요한 시스템과도 잘 맞습니다.이 시리즈의 핵심 가치는 서지 보호뿐만 아니라 최신 차량 전원 시스템 전반에 걸쳐 해당 보호가 구현되는 방식을 단순화하는 것입니다.


주요 특징

비대칭 보호: 낮은 포지티브 클램핑(24~30V) 및 낮은 네거티브 클램핑(12~18V)
여러 Zener 또는 TVS 구성 요소를 대체합니다.
600W 피크 펄스 전력, <1 ns response time, supports up to 30 kV ESD
AEC-Q101 자동차 인증, -65°C ~ 175°C에서 작동
소형 DO-214AA 표면 실장 패키지
Littelfuse의 제품 마케팅 이사인 Charlie Cai는 "TPSMB 비대칭 시리즈는 12V 배터리 역방향 보호를 위해 특별히 설계된 업계 최초의 단일 구성 요소 솔루션을 제공합니다."라고 말했습니다."고객이 저전압 MOSFET 또는 다이오드를 사용할 수 있도록 함으로써 이러한 장치는 전도 손실을 줄이고 회로 설계를 단순화하며 BOM 비용을 낮추는 동시에 안정적인 자동차 시스템 보호를 보장합니다."
