정확한 측정을위한 토크 센서

최신 토크 측정 기술은 강력한 비접촉 솔루션에서 정밀, 고속 기능 및 고급 진단을 제공합니다.

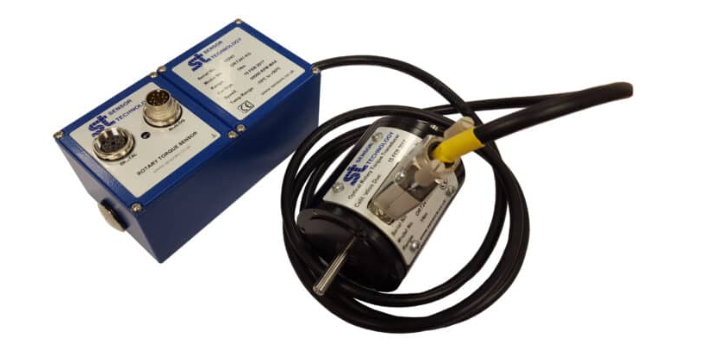

센서 기술은 ORT 230/240 시리즈가 장착 된 광학 로타리 토크 트랜스 듀서를 도입했으며, 토크가 적고 대역폭이 높은 응용 분야에 적합합니다.이 센서는 10mnm에서 100nm 범위의 로터리 및 정적 토크를 측정하며 대역폭은 최대 50kHz입니다.

이 장치는 센서 전류 소비를 줄이면 해상도, 주파수 응답 및 데이터 처리량을 향상시키는 전자 제품을 사용합니다.이 장치는 전자 제품이 샤프트에 부착되지 않기 때문에 최소 관성으로 인해 속도 기능이 특징입니다.비접촉 기능은 센서 기술의 수명 보증에 의해 지원되는 내구성과 신뢰성을 보장하며 정확성을 달성합니다.광학 작동 원리는 노이즈 간섭에 대한 저항을 제공합니다.

ORT 230 시리즈 센서는 토크 및 속도 또는 전력 측정에 대한 전압 또는 전류 아날로그 출력을 제공합니다.대조적으로, ORT 240 시리즈는 토크를위한 2 개의 사용자 선택 가능한 아날로그 출력과 속도, 전력 또는 피크 토크의 추가 측정을 허용합니다.또한 계측 및 랩톱과 통합하기위한 RS232, CANBUS 및 USB와 같은 디지털 출력도 포함됩니다.ORT 240은 USB를 통해 최대 10 개의 트랜스 듀서 연결을 지원하며 트랜스 듀서 구성 조정을위한 소프트웨어를 포함합니다.

두 모델 모두 토크, 속도 등급 또는 교정 날짜가 초과되는지 모니터링하는 진단 기능이 있습니다.또한 보상 및 정확도를 위해 샤프트 온도를 모니터링하고 센서 상태 출력을 제공하는 센서가 포함되어 있습니다.

이 장치를 보완하는 것은 Windows PC 용으로 설계된 센서 기술의 TorqView 소프트웨어입니다.이 소프트웨어는 토크 모니터링 및 데이터 처리를 용이하게하여 MATLAB 및 EXCEL과 실시간 차트 플롯 및 호환성을 제공합니다.추가 LabView VIS 및 DLL은 사용자 정의 프로세스 제어 응용 프로그램 또는 소프트웨어 개발에 관심이있는 사용자가 사용할 수 있습니다.

광학 로터리 토크 센서는 변형-민감성 샤프트의 한 쌍을 사용하여 토크가 적용됨에 따라 빛을 조절하여 샤프트를 비틀고 검출기로 빛의 경로를 변경하여 작동합니다.이 방법을 사용하면 브러시 나 복잡한 전자 제품없이 양방향 토크 감지, 응답 시간 및 작동을 가능하게하여 샤프트 크기에 따라 표준 및 고속 속도로 최대 30,000rpm을 허용합니다.
