안테나 설계를위한 세계 최초의 기생 요소 커플 링 장치

기생충 요소 커플 링 장치는 Wi-Fi 6E 및 Wi-Fi 7 제품에 대한 자기 커플 링을 통해 안테나 효율을 향상시켜 소형 전자 제품에 적합합니다.

Murata는 기생 요소 커플 링 장치를 도입했으며, 기생 요소와 자기 커플 링을 사용하여 안테나 효율을 향상 시키도록 설계되었습니다.이 솔루션은 Wi-Fi 6 E 및 Wi-Fi 7 제품에 대해 명시 적으로 맞춤화됩니다.이 회사는이 표준을위한 세계 최초의 제안이라고 주장합니다.특히 스마트 폰, 태블릿, 네트워크 라우터, 게임 콘솔 및 기타 전자 장치에서 작업하는 설계자에게 유리한이 장치는보다 효율적인 안테나를 구성 할 수있게 해줍니다. 이는 많은 현대 기기에 중요한 필요성입니다.

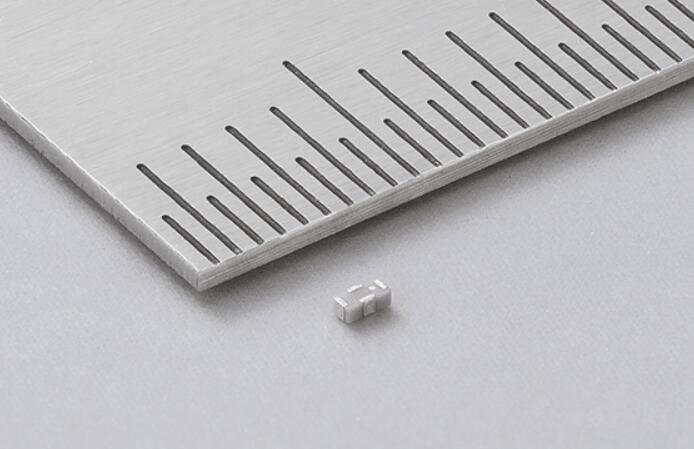

Murata의 솔루션은 기생 요소 커플 링 장치로, 다층 기술을 1.0 x 0.5 x 0.35mm 측정하는 소형 4 항 표면 마운트 구성 요소로 사용합니다.기생충 요소 커플 링 장치는 공급 안테나와 기생 요소 사이에 더 효과적인 연결을 확립합니다.이 작은 커플 링 장치는 컴팩트 한 크기로 자기 재료에 의존하지 않고 강력한 커플 링 성능을 달성하며, 이는 타겟팅 된 작동 주파수에 부적합합니다.


삽입 손실이 최소화되면 커플 링 장치의 한쪽은 장치의 장치의 RF 회로와 주 안테나 사이를 연결하는 반면 다른 쪽은지면과 기생 요소 사이에 연결됩니다.이 향상된 커플 링은 기생 요소의 공명 특성이 공급 안테나의 것들을 보완 할 수 있도록하여 더 넓은 주파수 범위 또는 다중 개별 대역에서보다 효율적인 작동을 가능하게합니다.

이 장치는 안테나가 축소 될 때 도전을 해결합니다. 안테나와 기생 요소 사이의 감소 된 결합 및 기생 요소와지면 사이의 커플 링 증가.공급 안테나와 기생충 요소 사이의 효과적인 커플 링을 유지함으로써, 기생충 요소 커플 링 장치는 설계자가 통신 대역 효율성을 손상시키지 않으면 서 소형 안테나 설계 방법을 사용하도록합니다.

이 장치는 넓은 대역 안테나 사용과 관련된 임피던스 불일치 문제를 완화하는 것 외에도 긴 케이블을 사용하여 안테나를 불일치 임피던스와 연결된 통신 회로에 연결하여 발생하는 문제를 해결합니다.긴 케이블은 임피던스 불일치를 악화시켜 예상보다 높은 삽입 손실을 초래하고 무선 통신 성능을 크게 줄일 수 있습니다.이 장치를 통합함으로써 사용자는 안테나 일치를 향상시켜 확장 케이블을 사용하더라도 무선 통신의 성능 저하를 최소화 할 수 있습니다.
